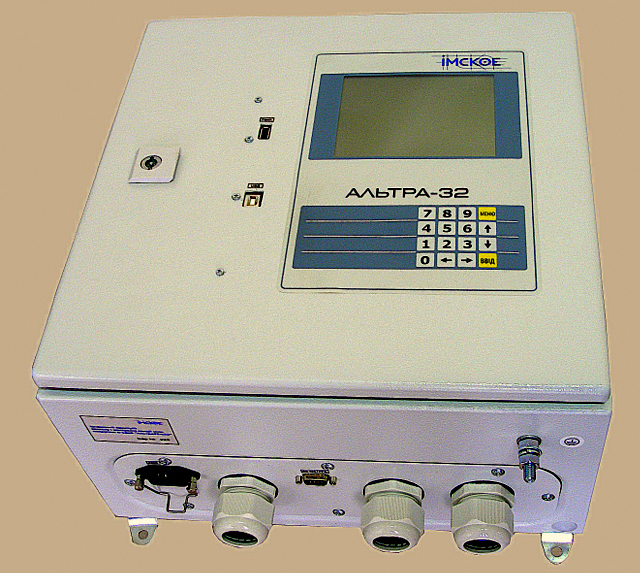

Альтра32-з16х2
Цифровий пристрій комплексного діагностування стану ізоляції та захист від однофазних замикань на землю приєднань двох секції шин 6 – 35 кВ (сумарно до 24 приєднань)
Пристрій застосовується в електричних мережах 6–35 кВ з ізольованою або компенсованою нейтраллю та забезпечує одночасний контроль до 24 приєднань двох секцій шин.
Пристрій аналізує фазні напруги, напругу нульової послідовності та струми нульової послідовності приєднань. Крім функцій захисту, АЛЬТРА32-з16х2 виконує реєстрацію аварійних процесів і дозволяє проводити подальший аналіз збережених цифрограм.
Основні можливості:
- діагностування приєднань з ослабленою ізоляцією за частковими пробоями;
- селективне визначення приєднання з однофазним замиканням на землю;
- формування команди на вимкнення або сигналізацію пошкодженого приєднання;
- реєстрація цифрограм аварійних і тестових процесів;
- вимірювання поточних значень напруг і струмів;
- збереження даних в енергонезалежній пам'яті;
- локальне керування за допомогою дисплея та клавіатури;
- дистанційне налаштування і зчитування інформації через USB або RS-485;
- синхронізація часу від Концентратора за PPS-сигналом;
- робота з програмним забезпеченням ALTRA CONNECT, ALTRA CONFIG та GRANOS.
Пристрій аналізує фазні напруги, напругу нульової послідовності та струми нульової послідовності приєднань. Крім функцій захисту, АЛЬТРА32-з16х2 виконує реєстрацію аварійних процесів і дозволяє проводити подальший аналіз збережених цифрограм.
Основні можливості:
- діагностування приєднань з ослабленою ізоляцією за частковими пробоями;
- селективне визначення приєднання з однофазним замиканням на землю;
- формування команди на вимкнення або сигналізацію пошкодженого приєднання;
- реєстрація цифрограм аварійних і тестових процесів;
- вимірювання поточних значень напруг і струмів;
- збереження даних в енергонезалежній пам'яті;
- локальне керування за допомогою дисплея та клавіатури;
- дистанційне налаштування і зчитування інформації через USB або RS-485;
- синхронізація часу від Концентратора за PPS-сигналом;
- робота з програмним забезпеченням ALTRA CONNECT, ALTRA CONFIG та GRANOS.
Характеристики
- 32 аналогові входи;
- 8 входів напруги: uA, uB, uC 3u0(1СШ), uA, uB, uC 3u0(2СШ),
- до 24 входів струму нульової послідовності 3i0;
- можливість використання окремих каналів для контролю струму дугогасної котушки або резистора заземлення;
- вимірювання напруг 1–250 В;
- вимірювання струмів 0,1–3,5 А;
- точність вимірювання: до 1%;
- максимальна частота дискретизації: 48 кГц;
- 16-бітний АЦП;
- пам'ять для цифрограм: від 2 ГБ;
- USB та RS-485;
- час спрацювання вихідного сигналу: не більше 30 мс;
- живлення AC 90–264 В / DC 120–370 В;
- безперервний цілодобовий режим роботи.
